Technische Daten, Signale, Anschlüsse und CAN-Bus
Funktion / bereitgestellte Signale
Je nach Fahrzeug und Ausstattung stellt der Adapter das Videosignal per Cinch, eine Spannungsversorgung (+6 V/Masse) für die OEM Kamera sowie das Rückfahrsignal zur Verfügung.

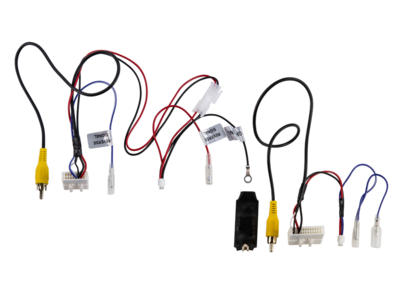

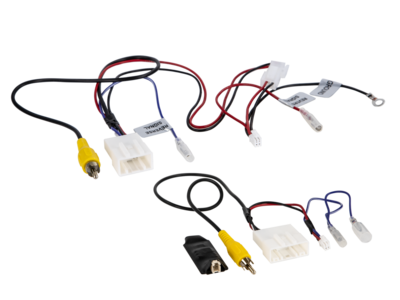

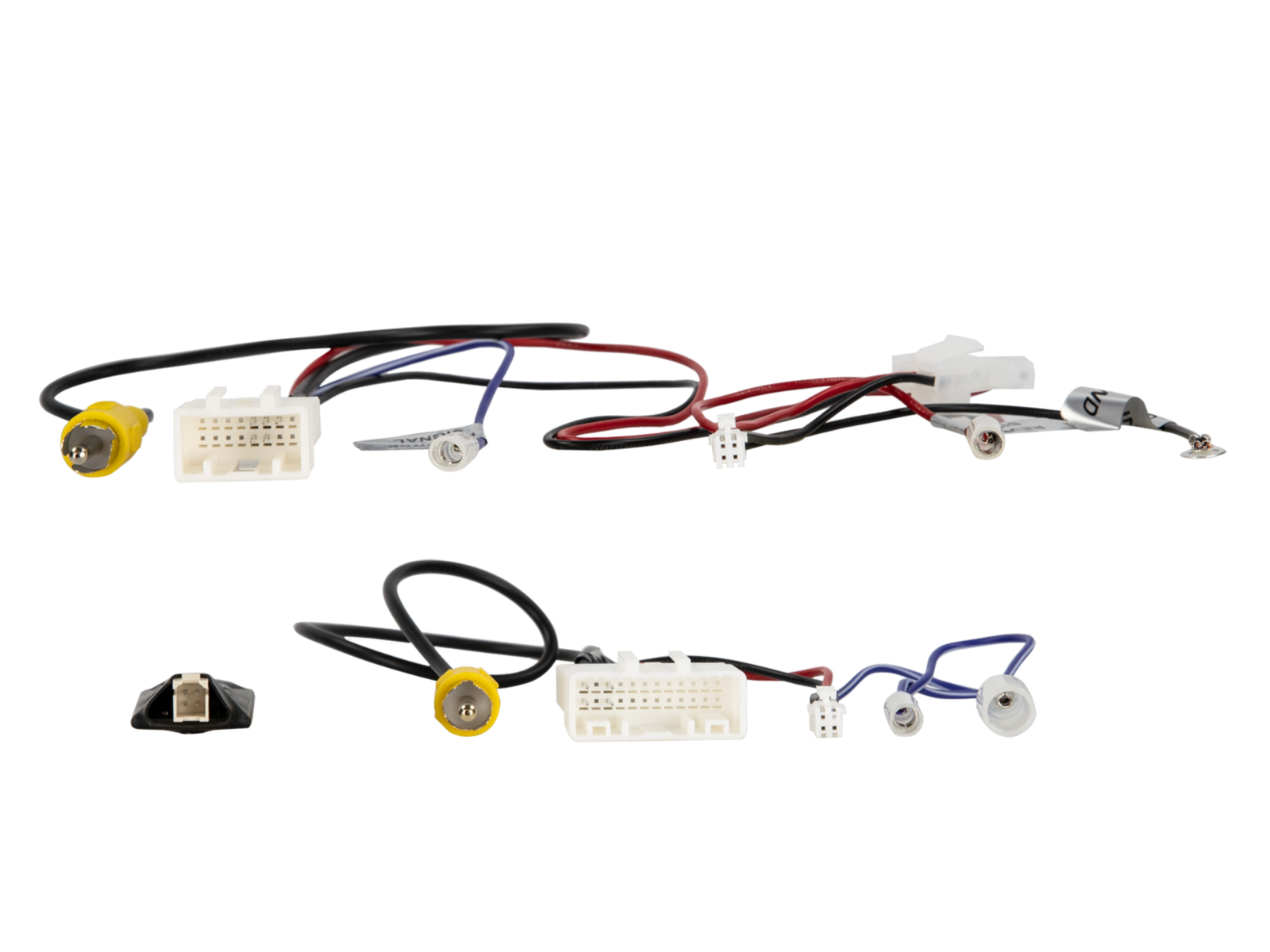

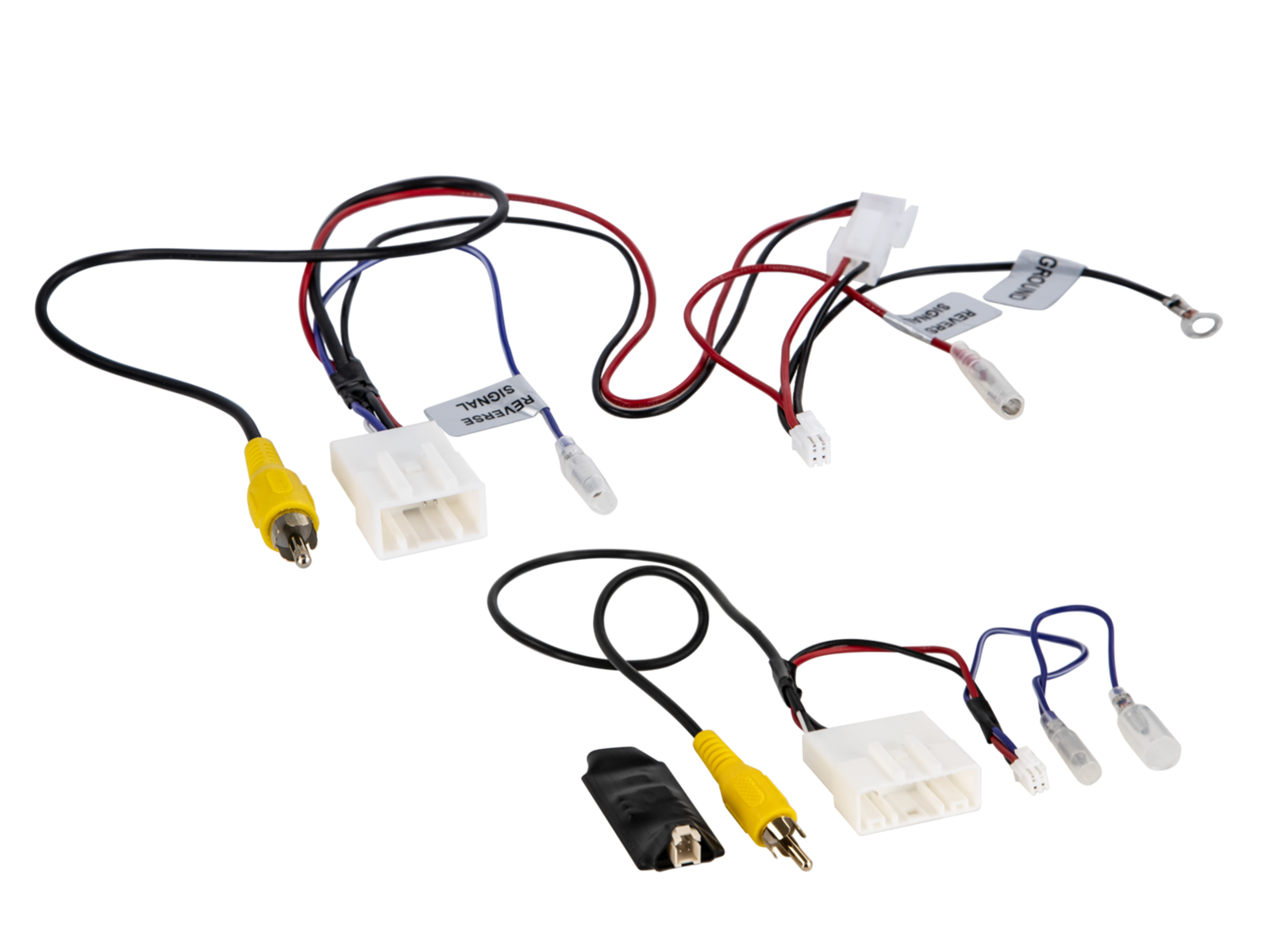

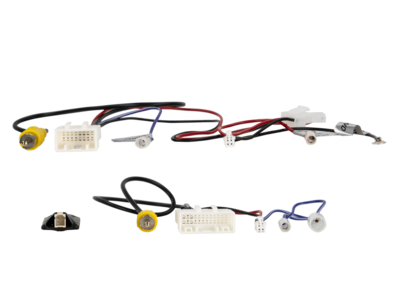

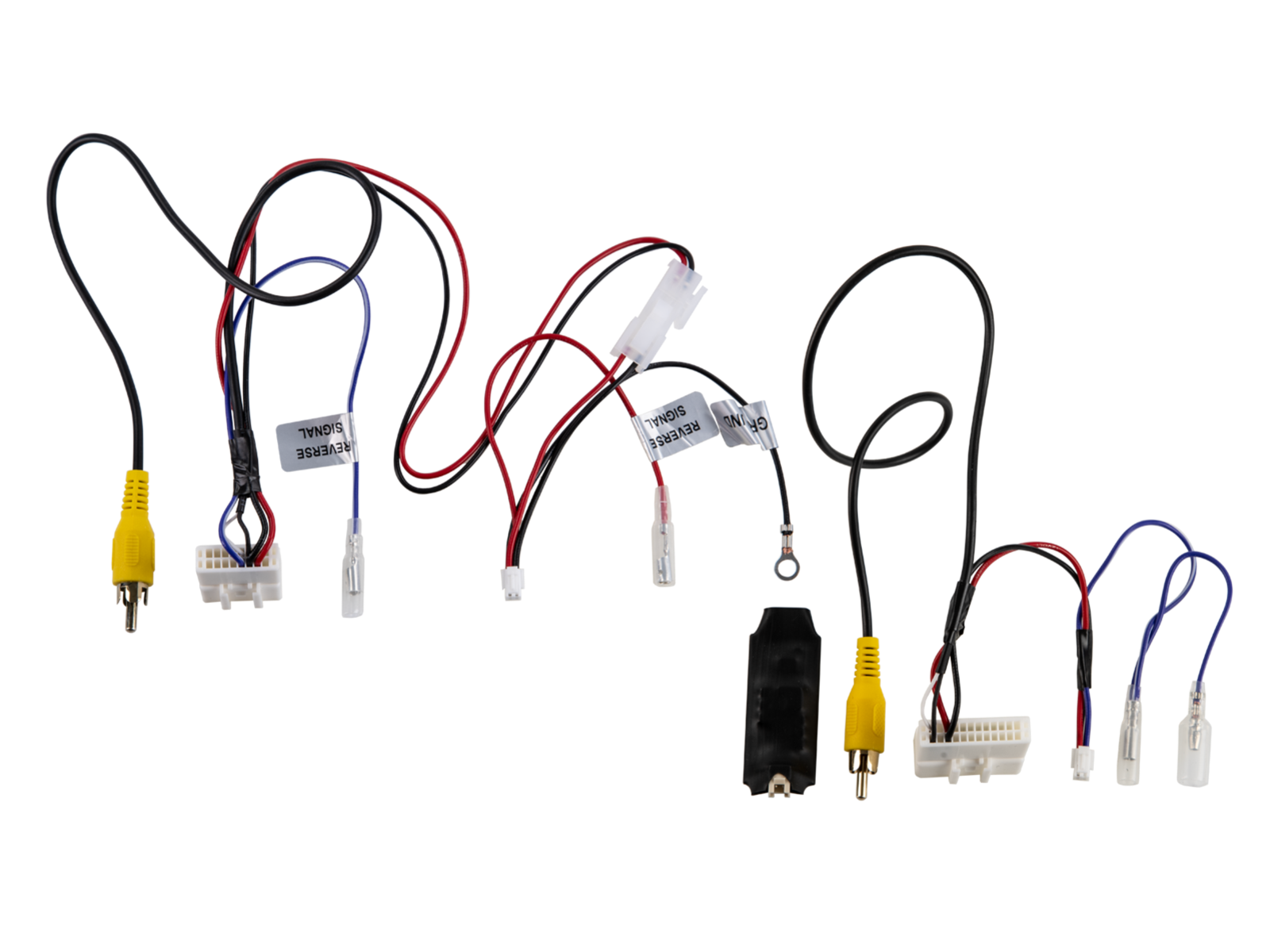

Anschlüsse
- Anschluss: 16 Pin Kia Stecker
- Anschluss: 24 Pin Kia Stecker
- Anschluss: OEM Rückfahrkamera > Cinch (m), gelb (Kameraeingang)
Signalleitungen
- rot: +12 V Rückfahrsignal Eingang
- lila: +12 V Rückfahrsignal Ausgang, wenn verfügbar
- schwarz: Masse GND, Klemme 31
Installationshinweise
Vor der Installation
- Vor der Installation ist die richtige Belegung des Adapters mit dem OEM Anschluss zu prüfen.
- Anschluss +6 V Speisespannung und Videosignal auf korrekte Belegung mit Werksgerät prüfen.
Einstellung am Nachrüstgerät
Viele Nachrüstgeräte müssen im Menü auf die Kamerafunktion eingestellt werden.
