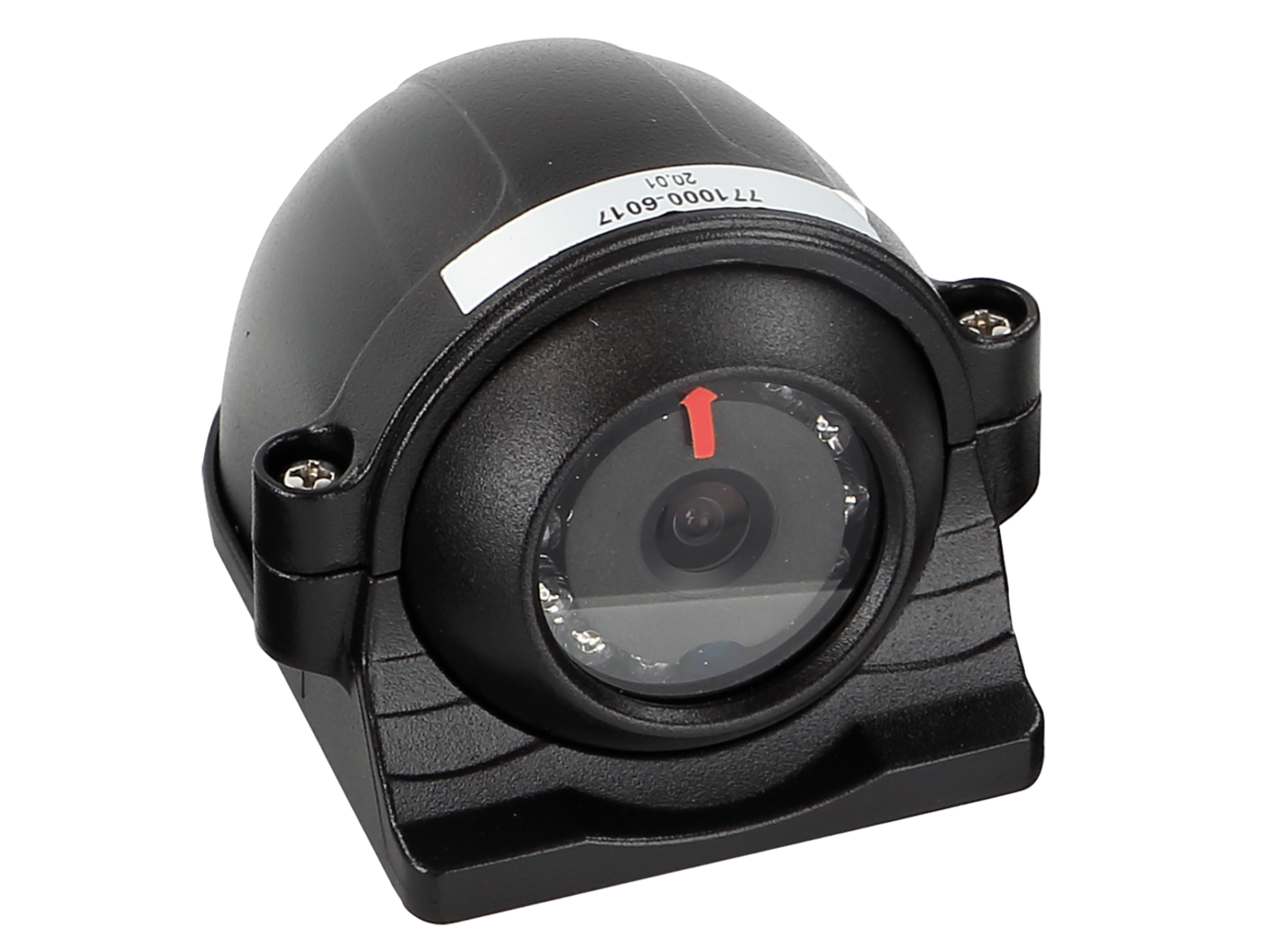

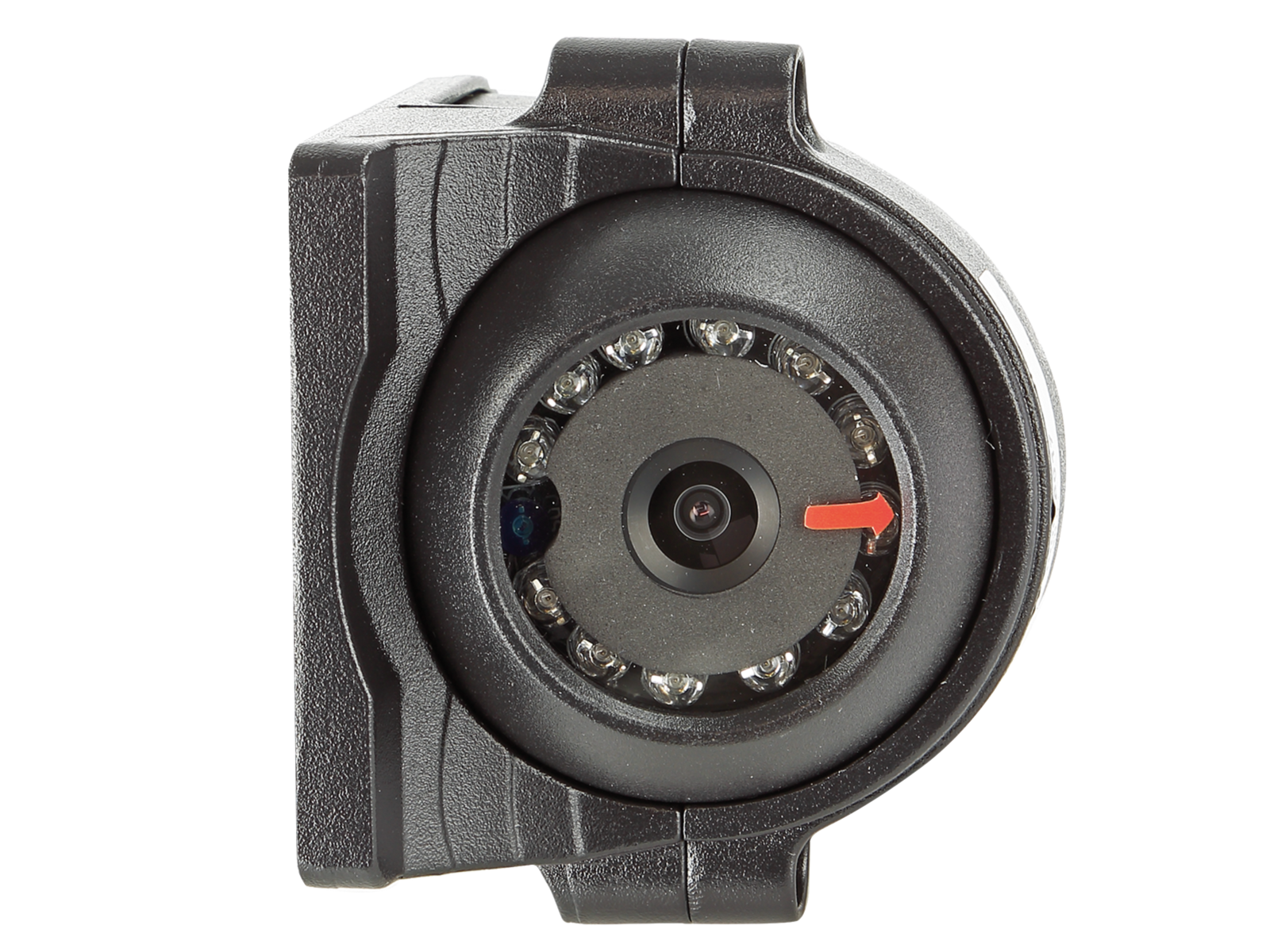

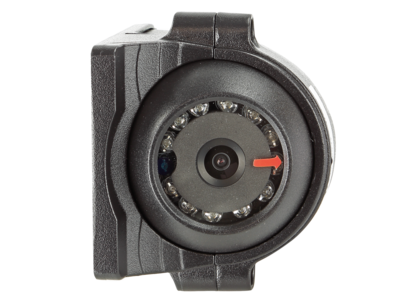

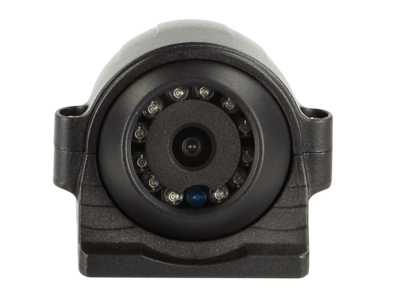

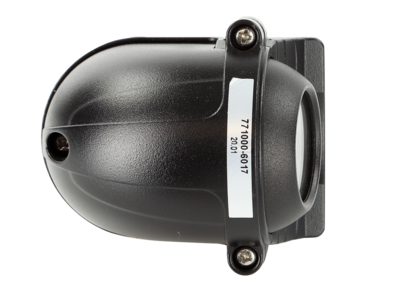

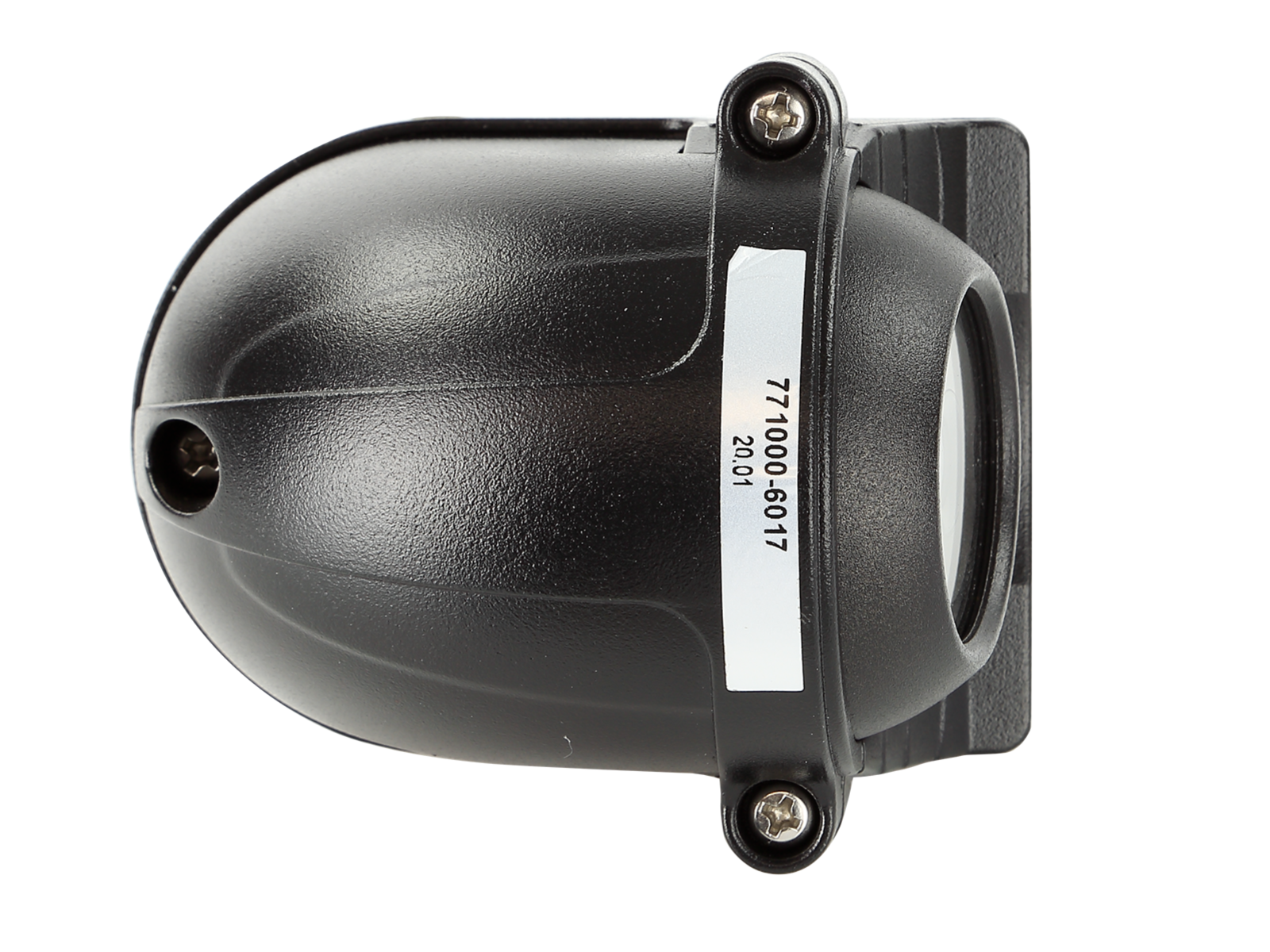

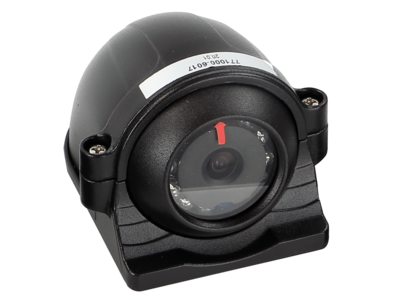

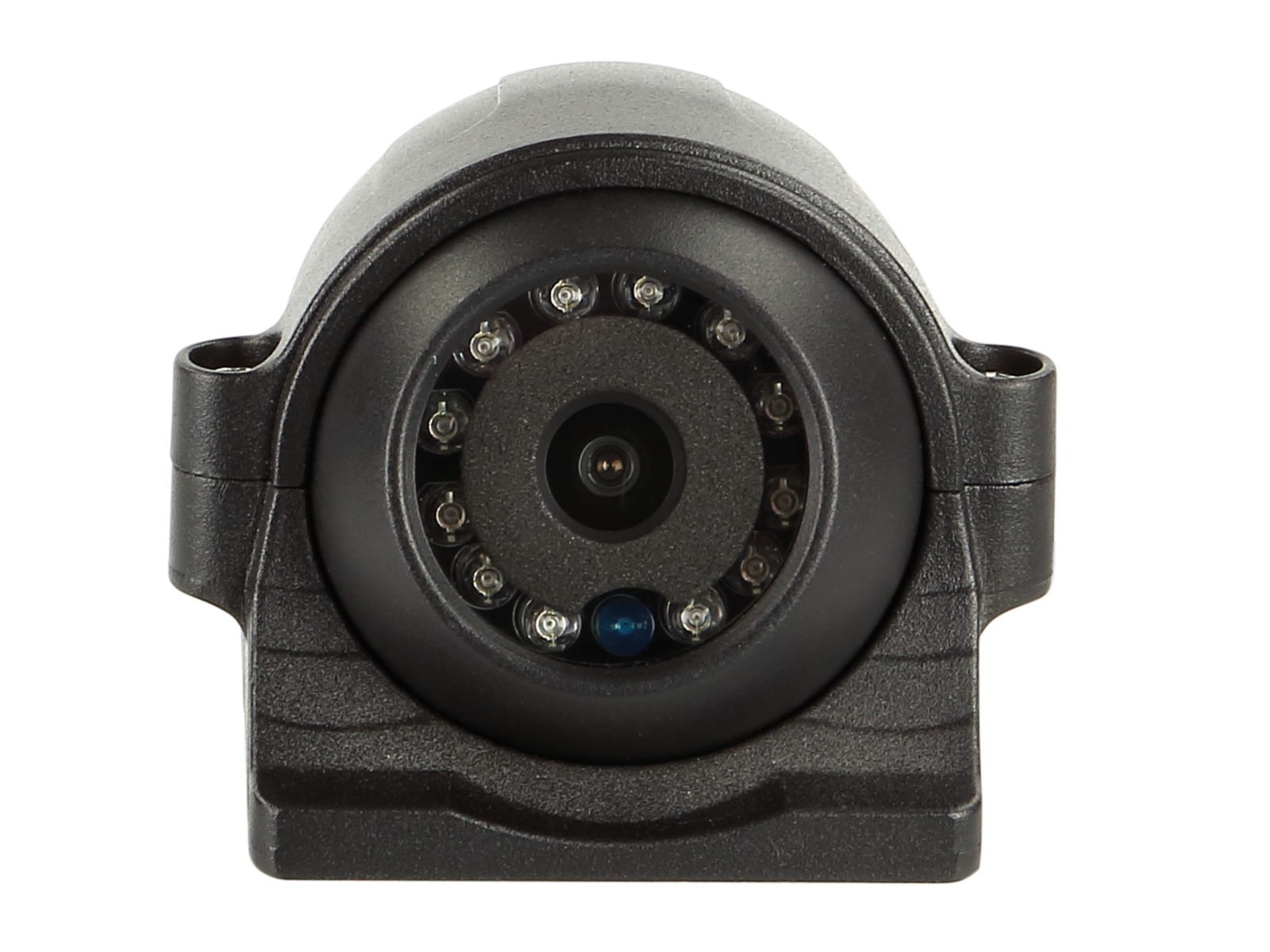

Technische Daten, Signale, Anschlüsse und CAN-Bus

Elektrische Daten

• Kamerabetriebsspannung: +12 V
• Betriebsspannung: +12 V Gleichspannung
• Kameraversorgungsspannung: +12 V
• Versorgungsspannung: +12 V Gleichspannung
• Stromaufnahme: max. 200 mA bei eingeschalteter Nachtsichtfunktion

Bildsensor und Videosystem

• Sensor-Typ: 1/3" CCD
• Bildsystem: NTSC Farbe
• Effektive Pixel: 752 x 582
• Auflösung: 600 TV-Linien
• Linse: 2,8 mm

Lichtempfindlichkeit und Nachtsicht

• Min. Lux: 0 Lux bei aktiver Nachtsichtfunktion
• Nachtsicht: 10 Meter

Blickwinkel

• Blickwinkel: diagonal 130°
• Blickwinkel: horizontal 95°, vertikal 65° +5°

Schutz und Temperaturbereiche

• Staub- und wassergeschützt: IP68
• Betriebstemperaturbereich: -30 °C bis 75 °C
• Aufbewahrungstemperatur: -40 °C bis 80 °C

Produktmerkmale

• Aufbau: Kunststoff / Metall
• Farbe: schwarz
• Extras: verschiedene Halter / Nachtsichtfunktion

Anschlüsse

• Anschluss: rot: +12 V geschaltet, laststabil abgesichert
• Anschluss: schwarz: Karosseriemasse direkt / GND
• Cinch (m), gelb: Video
• Anschluss: 4-Pin-Systemstecker (m)

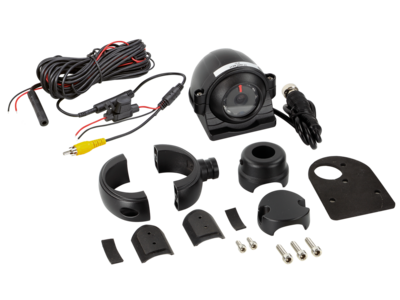

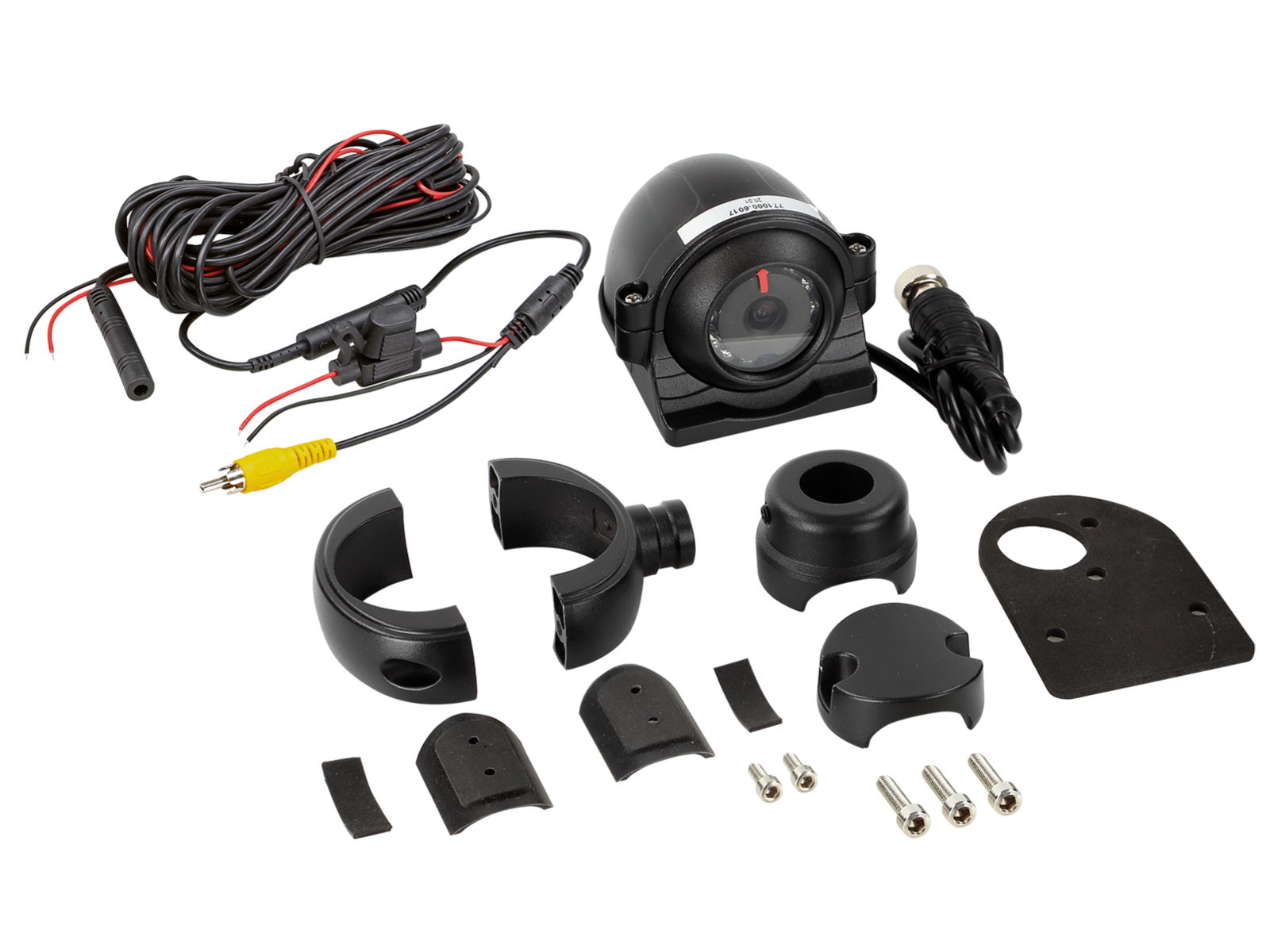

Kabel und Adapter

• Anschlusskabel an der Kamera (1 m +/-): 4-Pin-Systemstecker (m)
• Anschlussadapter (20 cm +/-): 4-Pin-Systemstecker (f) > 4-Pin-acv-Systemstecker (m) Ø 5,2 mm
• Verlängerung (6,5 m +/-): 4-Pin-acv-Systemstecker (f) Ø 10 mm / 4-Pin-acv-Systemstecker (m) Ø 5,2 mm
• Verlängerung (6,5 m +/-): Stromleitung rot (3 m +/-) durchverkabelt
• Verlängerung (6,5 m +/-): Masseleitung / GND schwarz (3 m +/-) durchverkabelt
• Anschlusskabel (20 cm +/-): 4-Pin-acv-Systemstecker (f) Ø 10 mm
• Anschlusskabel (20 cm +/-): rot: Versorgungsspannung
• Anschlusskabel (20 cm +/-): schwarz: Masse / GND
• Anschlusskabel (20 cm +/-): Cinch (m), gelb: Video

Abmessungen

• Abmessungen (L / B / H): 89,5 mm / 63,4 mm / 61,4 mm

Kameraanschluss an Interfaces

• Schließerrelais elektronisch 2 V–12 V / 1,5 A max. > Artikel: 40-AD-REMOTE

Installationshinweise

Montage und Ausrichtung

• Montageart: Anbau
• Vor der Installation: Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen.

Installationsmöglichkeiten

• Verschiedene Installationsmöglichkeiten / Nachtsichtfunktion

Elektrischer Anschluss

• Anschluss: rot: +12 V geschaltet, laststabil abgesichert
• Anschluss: schwarz: Karosseriemasse direkt / GND
• Anschlusskabel (20 cm +/-): rot: Versorgungsspannung
• Anschlusskabel (20 cm +/-): schwarz: Masse / GND

Installationszubehör

• Multikamera-Interface: Rückfahrkamera-Interface > Multikamera-Umschaltung > Artikel: 771000-6501
• Kameraanschluss an Interfaces: Schließerrelais elektronisch 2 V–12 V / 1,5 A max. > Artikel: 40-AD-REMOTE

Optionales Zubehör

• Kamerakabel-Verlängerung für acv Kamera, 5 m > Artikel: 771000-6305
• Kamerakabel-Verlängerung für acv Kamera, 10 m > Artikel: 771000-6310
• Kamerakabel-Verlängerung für acv Kamera, 15 m > Artikel: 771000-6315

Wichtige Hinweise

• Hinweis: acv Kameras sind zum Dauerbetrieb geeignet.
• Vor der Installation: Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen.
